真空引水罐

真空引水罐

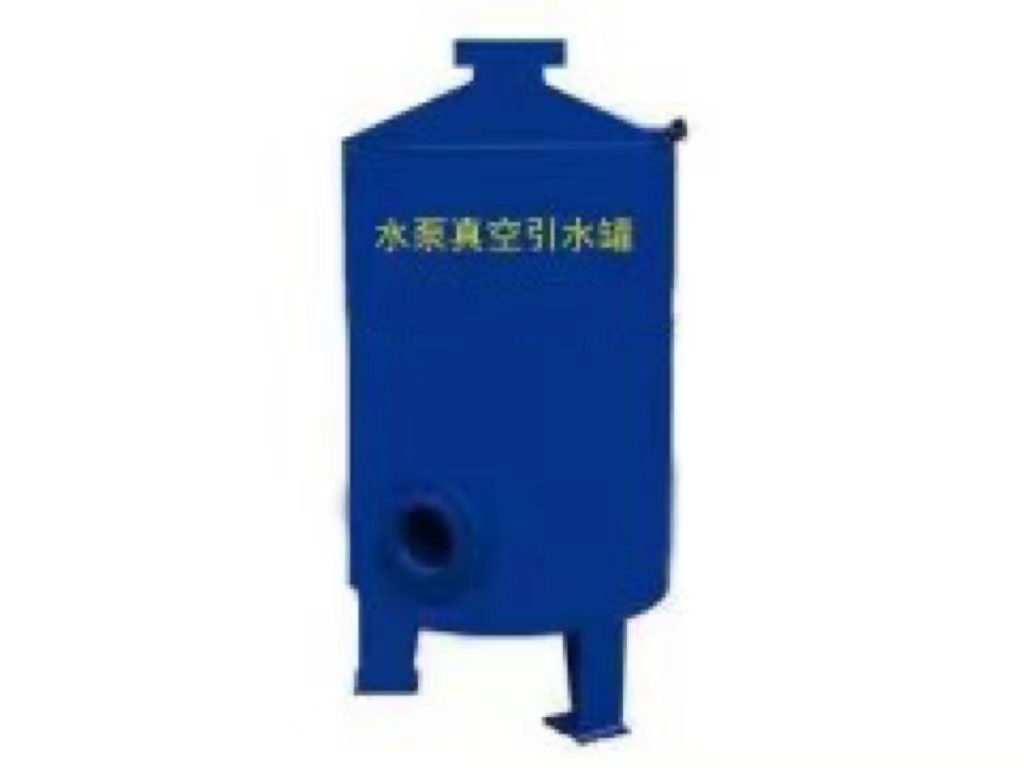

泵前真空引水罐是一种水泵吸水设备，也称真空罐、引水筒、自动引水装置。它是一具密封的罐体，串联在泵前吸水管上，使水泵吸水口由负压吸水变为正压吸水。应用引水筒，具有结构设计合理，使用方便，运行可靠，占地面积小等特点，是给排水中较为理想的配套设备。

引水筒须装在水泵前提取空气，水泵起动前先开注水管和溢流管阀门，向引水筒送水，随着水位升高到溢水管口为止，关闭溢流管阀门，启动水泵，此时先抽引水罐内的存水，使液面下降至一定负压，由此负压迫使吸水管下的水，使水泵不断送水，从而保证水泵的正常正转。

引水筒在设计、制作与安装等方面，需注意以下几点：整套吸水系统必须是严密不漏气。

尽量减少吸水管阻力，吸水管直径应不小于水泵吸水口直径，使其流速一化1.0m/s左右。

尽量减少吸水高度，在保证水泵能充满水的情况下，尽可能降低引水筒的高度。

引水筒宜安装在靠近水源处，尽量减少吸水管的长度。

引水筒的有效容积宜大不宜小，决不允许小于设计容积，以保证其吸水能力。

真空引水罐

泵前真空引水罐是一种水泵吸水设备，也称真空罐、引水筒、自动引水装置。它是一具密封的罐体，串联在泵前吸水管上，使水泵吸水口由负压吸水变为正压吸水。应用引水筒，具有结构设计合理，使用方便，运行可靠，占地面积小等特点，是给排水中较为理想的配套设备。

引水筒须装在水泵前提取空气，水泵起动前先开注水管和溢流管阀门，向引水筒送水，随着水位升高到溢水管口为止，关闭溢流管阀门，启动水泵，此时先抽引水罐内的存水，使液面下降至一定负压，由此负压迫使吸水管下的水，使水泵不断送水，从而保证水泵的正常正转。

引水筒在设计、制作与安装等方面，需注意以下几点：整套吸水系统必须是严密不漏气。

尽量减少吸水管阻力，吸水管直径应不小于水泵吸水口直径，使其流速一化1.0m/s左右。

尽量减少吸水高度，在保证水泵能充满水的情况下，尽可能降低引水筒的高度。

引水筒宜安装在靠近水源处，尽量减少吸水管的长度。

引水筒的有效容积宜大不宜小，决不允许小于设计容积，以保证其吸水能力。
